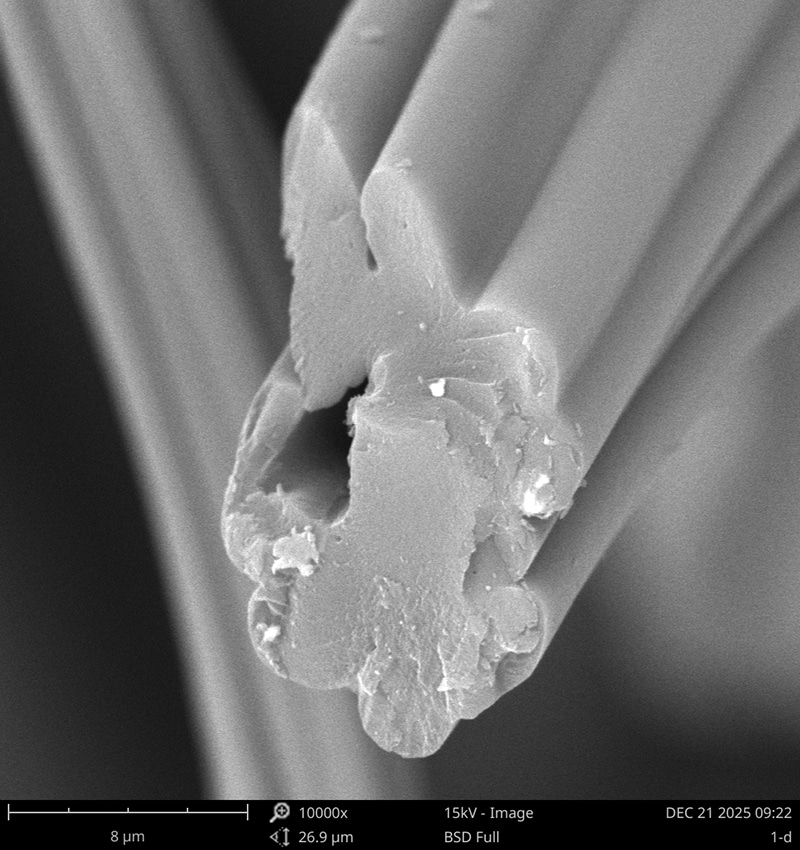

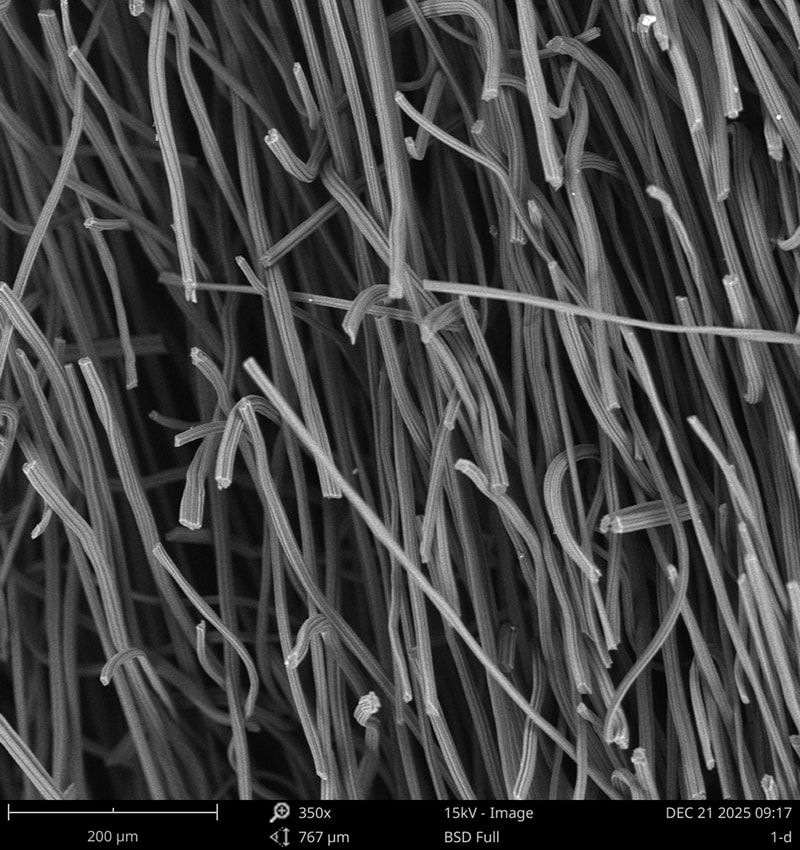

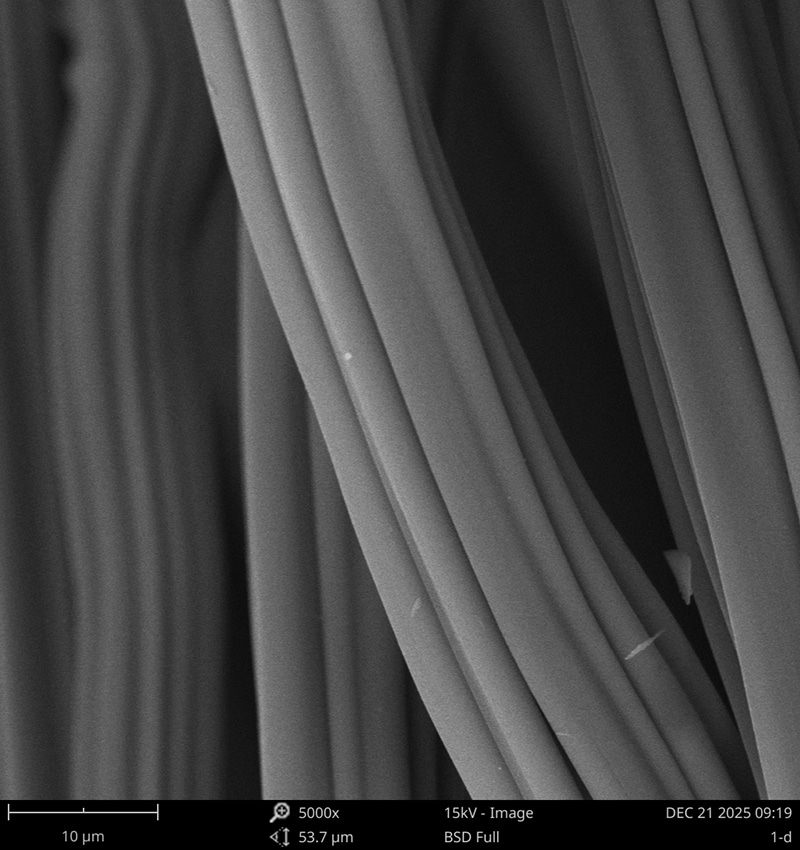

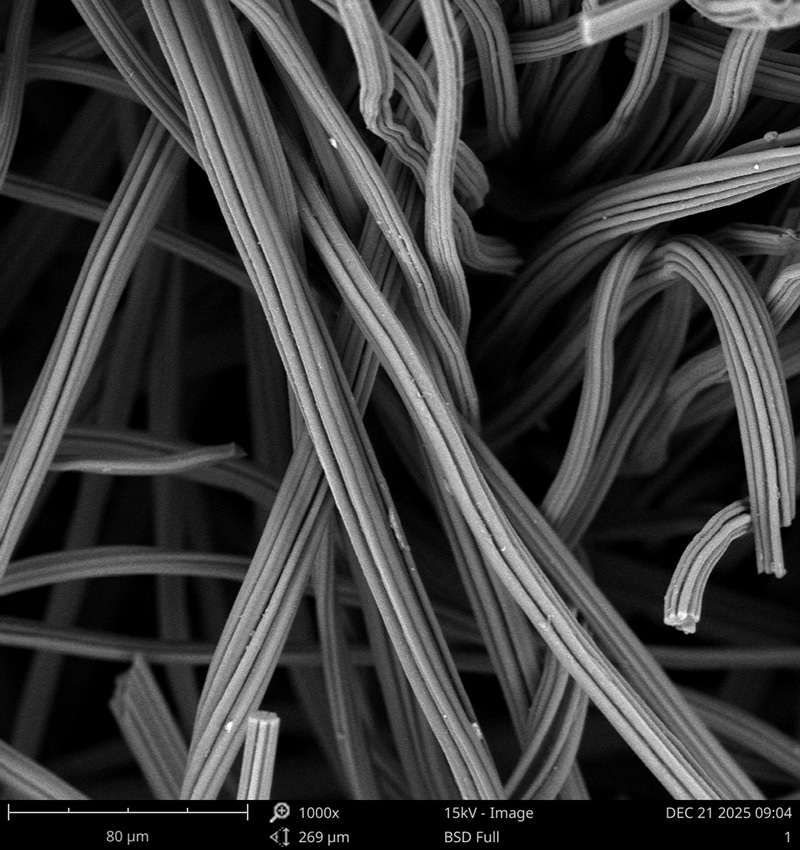

Het thermische veld van de halfgeleiderkristaltrekoven is een van de belangrijke factoren die de kwaliteit van het kristaltrekken beïnvloeden. Ons bedrijf vertrekt van de vezelstructuur, bereidt koolstofvezels met een holle structuur voor en selecteert koolstofvezels met specifieke diameters op basis van herhaalde datatests. Tegelijkertijd laden we ook grafitiseringskatalytische materialen. Bij grafitisering bij dezelfde temperatuur is de mate van grafitisering hoger. Bovendien kiezen we voor een uniformer flat-laid needling-proces en zijn de uniformiteit en consistentie van de viltdichtheid en -dikte hoger. Daarom heeft het volgens dit technische proces gemaakte grafietvilt uitstekende warmte-isolatie- en warmtebehoudprestaties, evenals een uitstekende oxidatieweerstand. De batchconsistentie is hoog. Volgens de gegevensvergelijking hebben de huidige warmte-isolatieprestaties het internationaal toonaangevende niveau bereikt.
| Naam | Eenheid | Grafiet zacht vilt | Opmerkingen | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| Dikte | mm | 5/10 | 5/10 | Overige specificaties | |
| Dichtheid | g/cm³ | 0,08-0,11 | 0,07-0,09 | ||
| Breedte | m | 1,3-1,6 | 1,3-1,6 | ||
| Breekkracht | Mpa | ≥0,3 | ≥0,2 | ||
| Koolstofgehalte | % | ≥99,80 | ≥99,80 | ||

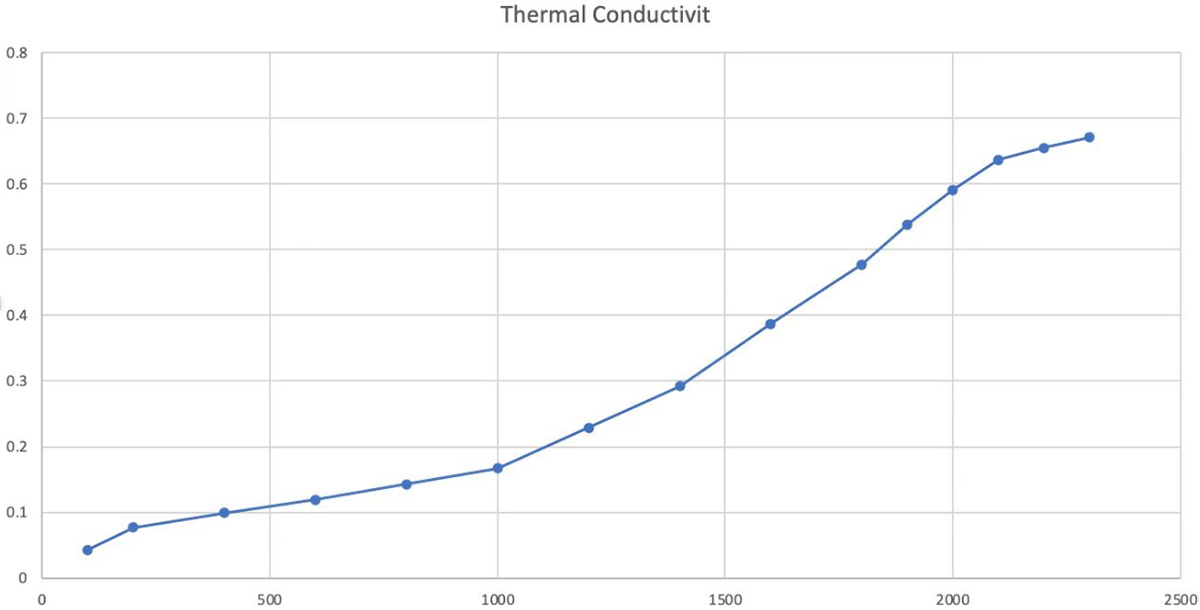

| Thermische geleidbaarheid | W/m·k | 1000℃ | ≤0,17 | ≤0,23 | |
| 1500℃ | ≤0,35 | ≤0,38 | |||
| Warmtebehandelingstemperatuur | ℃ | ≥1800 | ≥1800 | ||
| Vezelverliespercentage | % | ≤0,3 | ≤0,3 | ||
| Specifiek | m²/g | 3-7 | 3-7 | ||
| Asgehalte | ppm | ≤300 | ≤300 | ||
| Product | Thermische geleidbaarheid (1000℃) (W/m·k) | Dichtheid (g/cm³) | Luchtablativiteit (600℃, 1 uur) (%) |
| Naco VLG-10 zacht vilt | 0.17 | 0.1 | 6.21 |
| Naco VLGY-10 zacht vilt | 0.23 | 0.08 | 9.95 |
| Duitse SGL zacht vilt | 0.25 | 0.1 | 10.12 |
| Frans Melson zacht vilt | 0.25 | 0.08 | 6.32 |
| Amerikaans Morgan zacht vilt | 0.23 | 0.1 | 10.22 |
De daadwerkelijke gegevens gemeten door de klant
 |  |
 |  |
